Compattatori per scarti di film e rifili.
Un compattatore di film trasforma gli scarti di film sfusi in barre impilabili grazie a pressione e calore — con una riduzione del volume degli scarti fino all’80%. PAVEL progetta e costruisce i compattatori della serie KP per l’industria del film e dell’imballaggio a Halle (Westfalen).
Ruota con le frecce sinistra e destra. Home mostra la prima vista e Fine l’ultima.
Dove si lavora il film, si producono scarti.
Nell’estrusione di film piani e per termoformatura, sulla linea di accoppiamento, sulla taglierina-ribobinatrice, nella stampa flessografica, nella produzione di sacchetti: ritagli di bordo e scarti di fustellatura si formano in ogni stazione. In termini di resa non contano più — costi però ne generano comunque.
Avvolgitori, trituratori, cassoni e presse estraggono dal processo materie prime preziose con costi elevati. I nostri compattatori di film compattano gli scarti dove si generano — secondo il modello, con alimentazione tramite tramoggia nel punto di raccolta esistente o collegamento diretto alla linea.
Ecco quanto è semplice.
L’aria e i rifili vengono separati.
Nel separatore, i rifili di film vengono separati dal flusso d’aria e convogliati in modo controllato nel compattatore di film. In questo modo si creano le condizioni per ottenere risultati di compattazione ottimali.

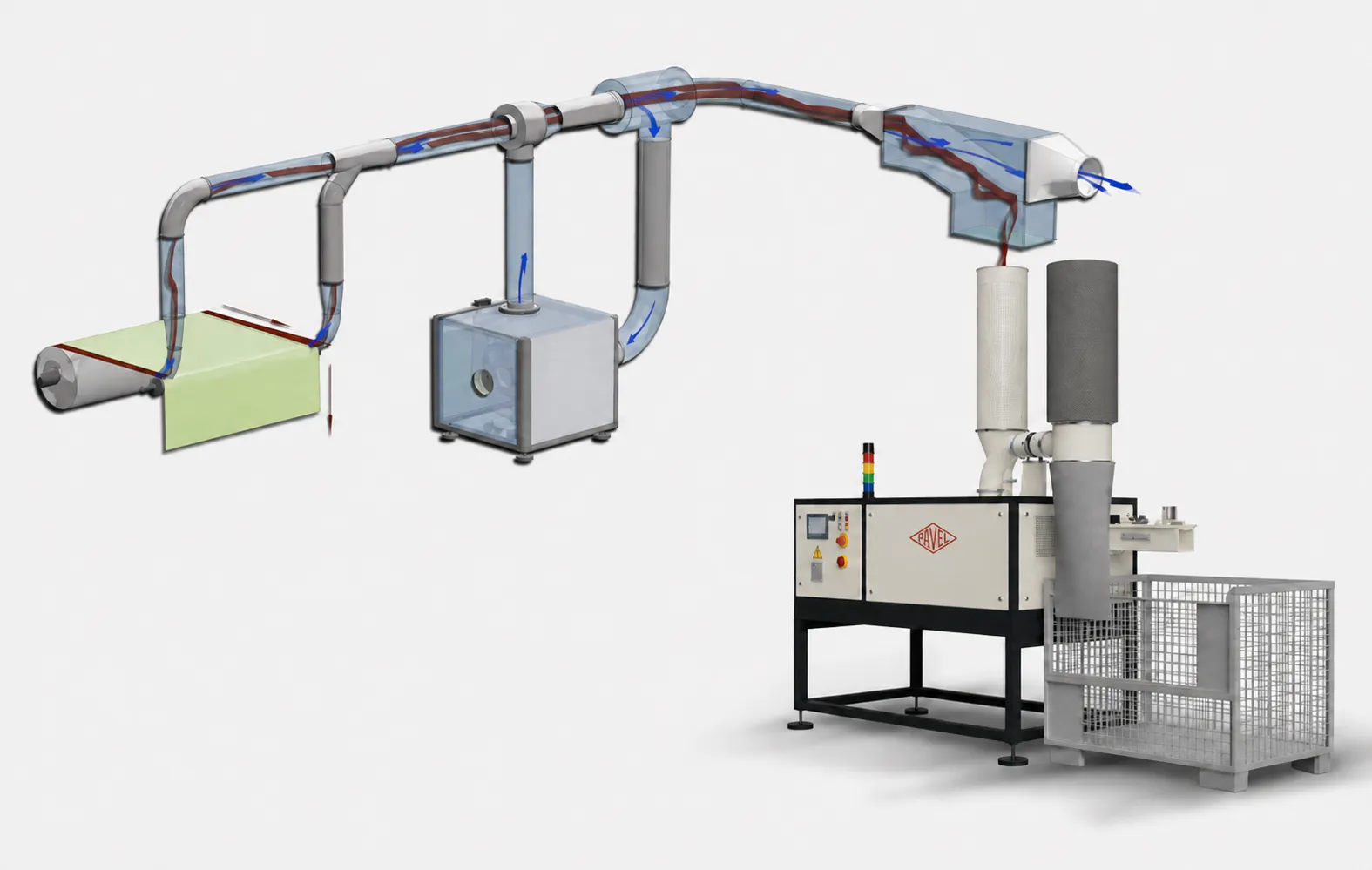

Collegamento
Il KP2000 e il KP2000 MAX possono essere collegati direttamente alla linea tramite tubazioni. Il KP200 viene alimentato tramite tramoggia nel punto di raccolta esistente. Per installarlo sull’altro lato del capannone serve un impianto di aspirazione generale esistente.
Separazione e compattazione
Nel separatore, il flusso d’aria e i rifili di film vengono separati. Il materiale entra in modo controllato nel compattatore di film; l’albero a gomiti e il pistone lo compattano in modo uniforme.
Canale di riscaldamento
Il pistone spinge il film compattato nel canale di riscaldamento. Qui sfruttiamo le proprietà termoplastiche del film: sotto l’effetto del calore la pelle esterna fonde e sigilla il profilo — con regolazione digitale della temperatura.
Barre in uscita
Le barre compattate vengono tagliate alla lunghezza desiderata con il dispositivo di taglio. Possono così essere impilate per tipo di materiale e movimentate agevolmente in cassoni grigliati o su pallet.
quasi tutti i film termoplastici e i relativi materiali accoppiati — vedere Domande sui materiali
Stesso principio, tre classi di prestazione.
KP200
Compatta scarti di fustellatura e residui di imballaggio presso il punto di raccolta esistente — tramite tramoggia a valle dell’impianto di aspirazione presente.Portatafino a 100 kg/hAlimentazioneTramoggiaInstallazionepresso il punto di raccoltaAllacciamento elettrico400 V · 32 AAlla pagina del modelloKP2000
La prima scelta per l’aspirazione attiva dei rifili — con riserve di potenza per velocità del film fino a 800 m/min.Portatafino a 150 kg/hAlimentazioneCollegamento diretto o tramoggiaInstallazionesulla linea o nel capannone con aspirazione generale esistenteAllacciamento elettrico400 V · 63 AAlla pagina del modello
KP2000 MAX
La più elevata portata del materiale della serie, fino a 250 kg/h — per esigenti linee BOPP, di accoppiamento e di coestrusione.Recycling Edition per materiale sfuso trituratoPortatafino a 250 kg/hAlimentazioneCollegamento diretto o tramoggiaInstallazionemobile su ruoteAllacciamento elettrico400 V · 63 AAlla pagina del modello| Caratteristica | KP200 | KP2000 | KP2000 MAX |
|---|---|---|---|
| Tipo di scarto | Scarti di fustellatura, residui di imballaggio | Rifili, aspirazione attiva | Rifili, maggiore portata del materialeMateriale sfuso triturato nella Recycling Edition |
| Velocità del film | fino a 400 m/min | fino a 800 m/min | fino a 800 m/min |
| Portata | fino a 100 kg/h | fino a 150 kg/h | fino a 250 kg/h |
| Alimentazione | Tramoggia | Collegamento diretto o tramoggia · tramoggia interna opzionale | Collegamento diretto o tramoggia |
| Installazione | presso il punto di raccolta | sulla linea o nel capannone con aspirazione generale esistente | mobile su ruote |
| Valori di allacciamento | 400 V, 50 Hz, 32 A | 400 V, 50 Hz, 63 A | 400 V, 50 Hz, 63 A |
| Dimensione delle barre | 110 × 100 mm | 150 × 100 mm | 230 × 100 mm |
| Controllo | Siemens S7-1212C · pannello touch | Siemens S7-1214C · pannello touch | Siemens S7-1214C · pannello touch |
Che cosa cambia in produzione.
Meno volume, più spazio
Il film sfuso diventa barre solide: meno container, intervalli di ritiro più lunghi, minori costi di trasporto e stoccaggio.
Integrazione flessibile
Secondo il modello, tramite tramoggia nel punto di raccolta esistente oppure direttamente presso la linea con il KP2000 / KP2000 MAX.
Lavora al ritmo della Sua linea
Aspirazione automatica e regolazione digitale della temperatura: compattazione automatica senza interrompere la produzione.
Monomateriale invece che misto
Il materiale di valore resta disponibile senza mescolarsi e viene compattato a regola d’arte per il riciclo — un solo tipo di materiale per barra.
Costruiti per il funzionamento continuo: ad eccezione dei componenti acquistati, produciamo l'intero compattatore presso PAVEL a Halle/Westfalen — nello stesso stabilimento che si occupa della lavorazione metalli conto terzi.
Domande frequenti sui materiali.
Chi sente parlare per la prima volta di compattatori di film chiede spesso innanzitutto informazioni sul materiale. Ecco le risposte brevi; tutto il resto lo chiariamo volentieri sulla base del Suo film concreto.
Faccia una domandaQuali film si possono compattare?
Film termoplastici: proprio questa proprietà viene sfruttata dal compattatore. Con il calore il materiale fonde, la superficie esterna della barra si sigilla e rimane stabilmente solida. Materiale, quantità di scarti, alimentazione e installazione determinano la taglia e la configurazione adatte.
Funziona anche con film accoppiati?
Sì. I film multistrato e coestrusi vengono trascinati, compattati e saldati esattamente come i film monostrato.
E i compositi carta-film?
In passato abbiamo lavorato anche questi materiali: se la miscela è adatta, il processo funziona bene. Ci indichi il Suo materiale e lo verificheremo.
Brochure e schede tecniche della serie KP.
Tutte le dimensioni, i valori di allacciamento e le opzioni in PDF — oppure come richiesta di scheda tecnica, se vi serve una versione specifica.
